한밭대학교 김윤중 교수
- 노출이란?
- 노출값 EV(Exposure Value)의 개념
- 카메라의 측광방식
- 노출 보정의 촬영법
- 디지털노출 보정방법
- 노출이란 ? 148
- 개요
- 노출이란 디지털카메라의 센서(CCD/CMOS)가 빛에 쪼이는 것을 의미한다.
- 노출량(EV) 는 센서에 도달되는 빛의 량이다.
- 디지털카메라는 조리개, 셔터(기계식,전자식) 및 ISO의 조절에 의하여 노출의 량을 제어한다.
- 정상노출 : 사람의 눈에 보이는 밝기의 사진을 촬영하기 위한 노출
- 노출부족 : 이보다 어둡게 촬영되는 노출
shadow 부분이 완전히 검게 될 수 있다. - 노출과다 : 이보다 밝게 촬영되는 노출
highlight 부분이 날아갈 수 있다.. -
노출부족
F5.6 1/500정상노출
F5.6 1/250노출과다
F5.6 1/125
- 18% 그레이 톤이란?
- 일반적으로 대부분의 장면이 18%그레이의 량만큼 반사한다.
- 질감과 색이 가장 잘 표현될 수 있는 밝기
- 18%그레이 만큼 반사하는 색의 예
-
- 카메라가 노출 값을 측정하고 촬영하는 절차
- 프레임의 밝기를 측정 - 측광방식
- 프레임을 흑백 -> 화송의 톤 값을 평균 -> 프레임의 밝기 n%
- 카메라 설정값 결정
- 프레임밝기 n%를 18% 그레이 톤이 되는 노출값 m EV를 계산하고
- mEV값으로 노출모드에 따라서 조리개,셔터,ISO(=>EV)의 값을 설정한다.
- 셔터를 누르고 촬영한다.
- 프레임의 밝기를 측정 - 측광방식
- 카메라의 노출모드에 따른 촬영 절차
- 카메라의 측광방식으로 노출값을 결정하고
노출값(설정값)에 해당하는 설정치를 다음의 노출모드에 따라 설정한다. - 완전자동 모드 : 측광된 노출 값에 따라 조리개, 셔터, ISO, 프래시의 수치를 설정하여 18%그레이의 사진을 만든다.
- 자동모드(Programmed ) : 측정된 노출 값에 따라 조리개, 셔터 수치를 설정하여 18%그레이 사진을 만든다.
- 조리개우선 자동 모드 : 측광된 노출 값에 따라 조리개를 설정하고 셔터 타임을 자동으로 설정하여 18%그레이 사진을 만든다.
- 셔터우선 자동모드 : 측광된 노출 값에 따라 셔터타임을 설정하고 조리개의 크기를 자동으로 설정하여, 18%그레이 사진을 만든다.
- 매뉴얼보드 : 조리개 및 셔터의 크기를 임의로 설정, 설정된 값대로 사진을 만든다.
- 노출값 13EV의 예
한낮 13EV 의 촬영결과, 조리개우선모드F4.0 1/500 F5.6 1/250
- 카메라의 측광방식으로 노출값을 결정하고
- 개요
- 노출값 EV(Exposure Value)의 개념
- 주어지는 환경에서 정상노출을 얻기 위한 빛의 수광량을 의미하는 값이다.
- 1EV의 량 : 1stop의 밝기에 해당, 2배의 밝기
- 노출값 :노출계의 결과, 밝기의 의미
- 한낮 13EV
- 밤 형광등 불 빛 : 5EV
- 노출값 :설정 값으로서의 의미
- 노출값 2EV의 환경에서 18%그레이의 사진을 얻으려면
(1 F2 100),(1/2 F1.4 100), (1/4 F1 100)의 3개 조합으로 촬영해야
- 노출값 2EV의 환경에서 18%그레이의 사진을 얻으려면
- 노출값 13EV의 예
한낮 13EV 의 촬영결과, 조리개우선모드-
F4.0 1/500 F5.6 1/250
-
- 아래 표는 ISO100에서 EV 값을 내는 구경과 셔터속도의 관계이다.
-
ISO100
Shutter Speed
Aperture
F1
1.4
F2
F2.8
F4
F5.6
F8
F11
F16
F22
F32
F45
F64
1 s
0
1
2
3
4
5
6
7
8
9
10
11
12
1/2 s
1
2
3
4
5
6
7
8
9
10
11
12
13
1/4 s
2
3
4
5
6
7
8
9
10
11
12
13
14
1/8 s
3
4
5
6
7
8
9
10
11
12
13
14
15
1/15 s
4
5
6
7
8
9
10
11
12
13
14
15
16
1/30 s
5
6
7
8
9
10
11
12
13
14
15
16
17
1/60 s
6
7
8
9
10
11
12
13
14
15
16
17
18
1/125 s
7
8
9
10
11
12
13
14
15
16
17
18
19
1/250 s
8
9
10
11
12
13
14
15
16
17
18
19
20
1/500 s
9
10
11
12
13
14
15
16
17
18
19
20
21
1/1000 s
10
11
12
13
14
15
16
17
18
19
20
21
22
1/2000 s
11
12
13
14
15
16
17
18
19
20
21
22
23
1/4000 s
12
13
14
15
16
17
18
19
20
21
22
23
24
-
- 노출값 EV로 조리개 수치 , 셔터속도의 수치 및 ISO수치의 계산방법
- EV = AV + TV + OV
= 2log2F -log2T + log2(ISO/100)
= log2( F2 * 1/T * ISO/100 )
AV = 2log2(F) F: F number , 1, 1.4 ..
TV = -log2(T) T: Shutter speed , 1, 1/2, ..
OV = log2(ISO/100) ISO: ISO sensitivity , 100, 200 - 예 노출값(설정값) 2EV는 3개의 조합이 가능하다.
- 1 F2 100 EV = log2( 22 * 1 * 100/100) = 2EV
- 1/2 F1.4 100 EV = log2((1.4)2 * 2 * 100/100) = 2EV
- 1/4 F1 100 EV = log2( 12 * 4 * 100/100) = 2EV
- EV = AV + TV + OV
- 디지털카메라 노출 시뮬레이터
-
노출 : 셔터,조리개의 조합과 촬영효과
- 카메라의 측광방식
- 개요
-
측광모드
Spot/Partial
스폿/부분측광Center-weighted
중앙중점식Multi-zone/Matrix
멀티존/매트릭스측광특성
Technical:
Spot 측광:
이미지의 중앙부의 1%-3.5%(보통 3.5%) 값을 이용
Partial 측광 :
약 9.5%의 값을 이용중앙중점 측광:
중앙부 75% 주변부 25%의 가중치를 주어 이미지 전체를 평균한다.매트릭스 또는 조각원소들(2~16, 보통6)로부터 얻어진 데이터로 계산한다.
이용인자; 초점포인트,물체크기, 위치,거리, 주광레벨,전광,훅광 그리고 색상적용이 적절한 경우
밝고 어둠이 심한 환경(예 배경과 전경)
크로즈업사진과 같이 정확한 측광이 요구되는경우.주제가 이미지의 많은 영역을 차지할 때(예로 그림자도 있는)
큰그림자 또는 너무밝은 영역이 없는 주피사체에 대하여. 또는 움직이는 사진
이점
정밀한 측광의 조절이 가능
상대적으로 쉽게 노출보상이 가능한 일반적인 장면이 유리
좋은 신뢰도의 측광값
문제점
측광값의 변화가 매우 크다.
더복잡한 환경이면 braketing가 좋은 방법하늘이 많이 포함된 장면에 대하여 과다노출을 보상할 수 없다.
노출조절기능이이없다.

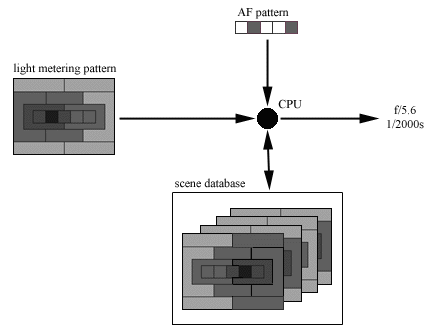

카메라가 어느원소에 가중치를 얼만큼주는지 알 수 없다. - 최근의 매트릭스 측광방식의 개요
-
-
- 예
- spot/부분측광의 사용이 권장되는 장면
- 밝고 어둠이 심한 환경(예 배경과 전경)
크로즈업사진과 같이 정확한 측광이 요구되는경우 - 유의점
- 가장 밝은 부분을 겨냥하지 말라
- 스폿, 부분측광도 어느 정도 영역의 값으로 측광된다.
- 네거필름 7EV 슬라이드필름 5EV의 영역을 커버한다.
-
- 밝고 어둠이 심한 환경(예 배경과 전경)
- 실습
- 중앙 focusing point 설정
- 노출고정방법
- 초점고정방법
- 중앙중점식 측광이 권장되는 장면
- 주제가 이미지의 많은 영역을 차지할 때(예로 그림자도 있는)
- 정적노출이 요구되는 더 많은 영역을 찾아보라 그리고 측광방식의 한계를 생각하라
- 주제가 이미지의 많은 영역을 차지할 때(예로 그림자도 있는)
- matrix 또는 multi-zone 측과방식이 권장되는 장면
- 18% 그레이 정도의 톤의 이루어진 장면
- 대분의 장면
- 큰그림자 또는 너무밝은 영역이 없는 주피사체에 대하여. 또는 움직이는 사진
- spot/부분측광의 사용이 권장되는 장면
- Gray card를 이용한 노출값 측정
- 그레이 카드 사용예 1
- 사용예 2
- 무늬측광/매뉴얼모드로 적정 노출값(F2.8 1/100 )으로 촬영한 예
- 그레이카드를 피사체를 가리고,
중앙중점식측광모드/매뉴얼로 적정노출 값(F2.8 1/250)을 측정하여 고정(설정) - 매뉴얼 모드에서 설정된 노출값(F2.8 1/250)으로 촬영
- 그레이 카드 사용예 1
- 개요
- 노출 보정의 촬영법
- 주로 멀티측광(멀티존)시 사용된다.
- 노출문제
- 다음은 18% 그레이의 물체는 18%그레이로 만들어 진다.
- 18%가 아니면 밝기가 실제보다 어둡게 또는 밝게 나온다.
- 여러 물체가 있으면 평균의 값이 18%그레이인지 비교된다.
- 다음은 18% 그레이의 물체는 18%그레이로 만들어 진다.
- 카메라의 노출조절 원리
- 카메라가 정상노출을 인식하는 원리
- 주어진 장면의 노출값(n%)을 결정하고
- 이 장면이 정상노출 18% 그레이의 사진이 만들어지도록
- 조리개, 셔터 및 ISO 값을 설정하여 촬영한다.
- 대부분의 장면은 정상노출이 얻어진다.
- 밝은 색과 18% 그레이의 2 장면으로 이루어진 사진의 밝기는?
입력장면
18%이상의 장면18% 그레이톤으로
---------->
결과 이미지
18% 그레이이미지 - 검은색과 흰색의 노출문제
- 카메라가 정상노출을 인식하는 원리
- 노출 보정
- 평균이 18%그레이 보다 밝은 장면은 어둡게 노출부족으로
평균이 18%그레이 보다 어두운 장면은 밝게 과다노출로 나온다. - 노출부족이 되기 쉬운 환경
- Beach / Snow / cloudy Sky
- 노출과다가 되기 쉬운 환경
- Forest / Lakes / Dusk or dawn (lots of shadows)
- 카메라에는 다음과 같은 노출보정 방법이 있다.
- 0.3EV ~ 2EV for under-exposure
- -0.3EV ~ -2EV for over-exposure
- 밝은 조건에서
- 밝은 피사체 정상노출 +1EV
- 밝은 피사체
정상노출
+0.7EV
- 역광의 어두운 피사체 정상노출 +1EV
- 역광의 어두운 피사체 정상노출 +2/3EV
- 밝은 피사체 정상노출 +1EV
- 어두운 조건에서
- 어두운 피사체 정상노출
-1EV
- 어두운배경의 밝은피사체 정상노출 -0.6 ~ 1.0EV
- 어두운배경의 밝은 피사체
정상노출
-1.0EV
- 어두운 피사체 정상노출
-1EV
- 올바른 노출이란?
- 정상노출 -0.7EV
-1.7EV
- 정상노출 -0.7EV
-1.7EV
- 평균이 18%그레이 보다 밝은 장면은 어둡게 노출부족으로
- 핵심정리
- 평균측광
- 풍경사진
- 노출부족이 되기 쉬운 환경
- Beach / Snow / cloudy Sky
- 노출과다가 되기 쉬운 환경
- Forest / Lakes / Dusk or dawn (lots of shadows)
- 큰 그림자 또는 너무 밝은 영역이 없는 주 피사체에 대하여. 또는 움직이는 사진
- 중앙중점식
- .주제가 이미지의 많은 영역을 차지할 때(예로 그림자도 있는)
- 스폿/부분 측광
- 밝고 어둠이 심한 환경(예 배경과 전경)
크로즈업사진과 같이 정확한 측광이 요구되는경우
- 밝고 어둠이 심한 환경(예 배경과 전경)
- 평균측광
- 디지털 노출보정
- 포토샵 도구
- Brightness/Contrast 명령으로 노출조절하기
포토샵메뉴 [Image]>[Adjustments]>[Brightness/Contrast] - Curve를 이용
Image -> Adjustment -> Curve - Level를 이용
Image -> Adjustment -> Level
- Brightness/Contrast 명령으로 노출조절하기
-
이미지의 보정 기능 자동기능
- Image - Adjustments - Auto Level, 밝기,명암
- Image - Adjustments - Auto Contrast, 명암
- Image - Adjustments - Auto Color, 밝기,명암,색상
- Levels를 이용한 노출보정방법
- Curves를 이용한 노출보정방법
- 포토샵 도구
