Full Color Printing의 출력기능

1 기초지식

  1. 이미지 사이즈/해상도/출력물의크기
  2. 풀컬러 프린터는 컴퓨터상의 픽셀 이미지와 프린터의 픽셀 이미지가 1:1로 대응
    이미지의     픽셀(도트),출력용지의 크기 (인치), 출력장치의 출력해상도 dpi의 3가지의 요소가 상호작용
  3. 출력크기가 결정되면  프린터의 출력해상도 dpi 값을 바꾸어 조정하여 크기를 맞춘다.
    디지털카메라나 스캔시 얻어진 광학적  이미지는 변경치 말아야
       이미지 리사이즈(보간)등은 그 이미지가 가지고 있는 디테일을 떨어뜨림
       원화의 픽셀을 바꾸지 않고 프린트크기를 조정하는 것이 기본중의 기본입니다.
  4. 포토샵을 이용하여 조정하여 출력한다.

2 디지탈화 된 이미지의 출력 절차

1

프린트 하려는 용지를 결정한다.

품질 허용한계 결정

2

프린트 하려는 크기를 결정한다. (inch,Cm,mm단위)

용지크기등 고려

3

출력해상도 를 결정한다. (dpi)

품질,크기 동시고려

4

출력해상도를 입력한다. (dpi)

그래픽 프로그램에서

5

확대율을 결정하고 프린트 한다.
 circle03_green.gif 풀컬러 프린터 - 확대율 적용 안됨
 circle03_green.gif 잉크젯 프린터 - 살효해상도 설정시 400%까지 가능

프린트 페이지설정에서

풀컬러 프린터의 경우 4번으로 돌아가 이미지를 리 사이즈(보간)하여 출력크기 우선으로 프린트하던가,아니면 출력dpi조정으로 크기 조정하여 품질우선으로 출력하던가 둘중한가지 방법을 결정해야함.

이미지 보간은 디테일의 손상을 가져옴,재 리터치가 필요함.


3  출력해상도를 조절하여 출력이미지의 크기 결정하기

  1. 이미지의 예

    디지털카메라로 촬영된 이미지를Photoshop에서 Open하여 Image/Image size...를 지정하면 우측과 같은 다이얼로그가 나옵니다.여기서 이미지의 픽셀크기와 이 때 프린트 가능한 크기가 보여지게 됩니다.

    이미지의 픽셀크기 : 1280x960 Pixels,3.52MB
    이미지가 프린트되는  크기 : 45.16Cm x 33.87Cm
    출력장치의 출력해상도 : 72dpi  -> 모니터에서 적절, 용지에서는 너무 거칠다.

  2. 　
    1. 이미지의 픽셀크기 : 1280x960 Pixels,3.52MB
      이미지가 프린트되는  크기 : 10.84Cm x 3.13Cm
      출력장치의 출력해상도 : 300dpi  -> 용지에서 훌륭하다.
    1. 이미지의 픽셀크기 : 1280x960 Pixels,3.52MB
      이미지가 프린트되는  크기 : 25.01Cm x 18.76Cm     A4(27x21cm)에 출력할 수 있다.
      출력장치의 출력해상도 : 130dpi  -> 인화품질과 거의 같다.
  5. 　

4  출력 용지 A4크기를 위한 프린터의 해상도 계산예

  1. 풀컬러 프린터는 1:1대응
    출력해상도 130dpi정도면 출력품질은 거의 사진에 가까운 고화질이 재현
  2. A4 사이즈에 맞추어 출력하기
    1. 출력 dpi를 결정하여야 한다.
    2. 이미지사이즈    1280 x 960 dot(pixel)
      출력용지 사이즈  27 x 21 cm
      출력 해상도 dpi = ?
    3. 용지당 도트수 계산
      이미지 width 1280 dot / ( 27 cm / 2.54 cm/inch)
                   = 1280 dot/10.6 inch
                   = 120.4 dpi   <  130dpi
             hight  960 dot / (21 cm / 2.54 cm/inch )
                   = 960 dot /8.27 inch
                   = 116.1 dpi  < 130dpi
      116dpi는        A4사이즈에 꽉차게 출력하므로  이보다 큰 130dpi를 사용한다.
    4. 실제는 용지에 여백을 포함해서 출력한다면 실제 dpi는 116보다큰 130 dpi이면 적절하다.
      즉 130 dpi 이면 출력 사이즈는 다음과 같다.
      width         1280 / 130 *2.54 = 25 cm
      weight  960 / 130 * 2.54 = 18.8 cm
      (25x18.8)의 크기는 은 A4용지 (27x21)에 적절한 여백과 함께 출력된다.

5 Full Color printer의 프린팅 원리리 방식

  1. 개요
    1. 컴퓨터 영상의 화소(픽셀)과 출력되는 인쇄물의 화소가  1:1관계로 출력되는 프린트 방식을 말한다.
    2. 90년도 전후에  35mm 필름스캐너 LS-3500, 풀컬러 프린터 CP-3000이란 모델, 출력크기는 A5사이즈였고,프린트 가능한 화소는 1280x1024픽셀
    3. 필름스캐너(4333dpi)의 가격이 거의 7~900만원, 풀컬러 프린터의 가격은 약 1,300만원이
    4. 승화형 열전사 방식 프린터들
      1. 코닥에서 A4사이즈의 염료승화형 열전사방식의 프린터
      2. 후지에서는 은염사진 노광방식
      3. 미쓰비시 - 니콘의 계열
    5. 풀칼라 사양은 : 공급 가능한 용지,그 용지에 프린트 가능한 픽셀수,프린트 시간이 중요
    6. 풀컬러 프린터의 dpi해상도는 약 400dpi 정도가 아직은 한계
  2. 승화형 열전사 방식
    1. 승화하는 성질을 가진 고체 잉크에 서멀(Thermal)헤드에서 이미지의 컬러 농담에 따른 가열정도에 따라 승화하는 량을 조절하는 프린트방식을 승화형 열전사 방식
    2. 이 방식의 프린트 품질은 사진과 전혀 다를 바가 없다
    4. 미쓰비시와 소형 A6크기 프린터의 대부분이 이 승화형 열전사 방식을 채용
    5. RGB 픽셀 하나가 프린터의 C,M,Y,K잉크리본에 의해 전사되는 픽셀과 1:1로 대응되며, 또한 그 픽셀이 1,670만 컬러 계조를 동시에 표현할 수 있다.
  3. 염료승화형 열전사방식
    1. CMYK의 4색의 승화성 염료가 도포된 잉크쉬트에 서멀헤드에서 열이 가해져 잉크리본에 묻혀진 염료를 사전에 코팅이 된 전용용지위에 이미지를 전사하는 방식
    2. 코닥에서 주로 사용
    3. 프린터의 해상도는 경우 300dpi정도에 불과하나,1,670만컬러의 풀컬러 이미지의 색상을 재현
    5. DTP(전자출판)분야에서 색상교정이나 색견본으로도
    6. 사진품질과 같은 컬러의 계조표현에는 만점에 가까우나 전용용지와 잉크쉬트의 가격이 고가여서A4~A3사이즈의 프린터 용지의 가격이 4,000~6,000원에 가까운 고가여서 부담 ?
    7. 프린터의 가격 또한 2,000~4,000만원에 가까워 일반용도로는 거의 구입이 불가능
    8. A4사이즈를 프린트하는데 약 71초로빠른속도를 가지고 있으며,OHP필름등의 출력에는 약 1분30초정도의 시간이 소요
    9. 모델에 따라서 사이즈는 작으나 풀컬러의 이미지로 프린트가 가능함에 비해 가격이 저가이므로 가정용으로도 충분히 활용이 가능
  4. 은염사진방식, 레이저노광 열현상 전사방식
    1. 할로겐화은을 포함한 도-너(Donor)에 레이져광을 노광시켜 잠상을 만들고,도-너에 적당한 수분을 도포하면서 중복하여 열을 가함으로써 도-너에 포함된 할로겐화은이 페이퍼에 착상되도록하는 방식
    2. 후지에서 개발한 방식으로 역시 망점을 사용하지 않는 프린트물을 만들어내므로 거의 사진과 다를바 없다.
    3. 후지의 Pictrography 3500(A4 Wide))/4000(A3 Wide) 두기종 뿐
    4. 출력해상도는 400dpi 이지만 이역시 풀컬러로 이미지를 재현 하므로 계조나 색 재현성이 높고, 은염사진에서 구사되는 현상 기술
    5. 고품질의 이미지를 재현하여주고 있어 전문분야와 신문사 사진부등의 이미지 출력물에 많이 사용되
    6. 질감과 광택등은 거의사진 프린트물과 구별이 곤란할 정도

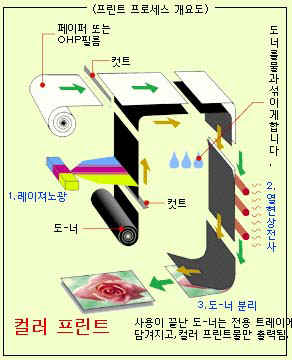

    7. process

      1. 1. 반도체 레이져(LD)에의해 도-너에 C,M,Y,3색 이 동시에 노광됩니다.

        2. 노광된 도-너를 소량의 수분과 혼합시켜,페이퍼에접합시켜 가열함으로써,현상이 행하여져 도너로부터페이퍼로 화상이 전사되어집니다.(열현상전사)

        3. 도-너와 페이퍼가 분리되어지고 사용이끝난 도-너는전용 트레이에 담겨지고,페이퍼만 출력되어집니다.
  5. TA(Thermo-Autochrome)방식 프린터
    1. 헤드에서의 가열에 따라   더모오토크롬용지를 발색시키는 방식, 승화형 열전사,염료전사방식의 프린터에서와 같은 고체잉크 리본이 필요가 없다.
    3. 후지에서만 사용하고 있는 방식으로 300dpi 해상도와 A4Large사이즈와 A5사이즈로 프린트가 가능하며 프린트시간은 A4사이즈가 135초 정도, 최근에는 이러한 TA방식을 이용한 A6사이즈도
    4. Cyan,Magenta,Yellow의 컬러계조층을 그 페이퍼가 자체적으로 가지고 있습니다.컬러의 계조요소는 각 컬러층에서 1마이크로 직경을 가진 마이크캡슐을 담고있습니다. 이러한 각 캡슐들은 농도계조를 조절 하며,이미지들은 C,M,Y층의 조합으로 1,670만풀컬러 이미지를 재현
  6. 융용형 열전사 방식
    1. 알프스사에서 개발한 방식으로 고체잉크의 용융형 열전사 방식
    2. 마이크로 드라이 고체잉크라고 하지만 C,M,Y,K의 4색의 왁스계 잉크로 코팅되어진 롤형태의 쉬트에 열을 가하여 녹여진 잉크를 종이에 전사하는 방식, 옵션의 승화형 킷트를 장착시입니다.
    3. 승화형 열전사방식의 프린터가 특수코팅된 전용용지를 사용함에 비해 용융형 열전사방식에 사용되는 용지는 일반 복사지와 같은 용지사용
    4. 일반적으로는 잉크젯 프린터로서 2400dpi까지 커버되며 특히 플랫쉬잉크,화이트잉크,메탈잉크등의 특색 잉크를 가지고 있으며,프래쉬골드,실버등은 금박,은박의 광택감도 가지고 있습니다.마이크로 드라이잉크는 일반용지를 그대로 사용함에도 불구하고 수분이 전혀 포함되어 있지 않은 안료계의 특수고형 잉크로 도포되어 집니다.
      뚜께 3미크론이라는 박막에 4층구조로 코팅되어있어,일반용지에도 침투되지 않고 정착되기때문에 스며들어 도트가 퍼지는 현상으로 화질이 저하됨을 막는 효과를 가지고 있을뿐 아니라내수성,내광성 이 뛰어나 변색이 되지 않는 특징을 가지고 있습니다.이는 전용 풀컬러 프린터라기보다는 특색있는 풀컬러 프린터로 보면 되겠습 니다.

　

　

Inkjet Printing 방식

    잉크제트 프린토 해상도 720dpi,1440dpi,2400dpi
     이미 실용화되어 사진에 가까운 품질을 구현하여주는 프린터들이 등장하고 있습니다

용어설명
     이미지의크기 : 3000x2000 pixels
     해상도   :  단위길이당 출력점의수
                dpi : 1인치에출력되는 점(dot)의 수

1 잉크제트 프린팅의 원리

  1. 원리
  2. 화질의 문제
  3. 착색상의 용지, 잉크 문제
    1. 다양한 재질들의 용지 :
      1. 보통 용지에도 인쇄부분에 내수강화제를 분사 시켜놓고 그 위에 잉크를 뿌려 정착력을 강화하는 기술
      2.  일반 용지, 포토 퀄리티용지, 광택필름,아트지, 캔버스, 착색천종류
    2. 잉크 :
      1. 수분에 내수성이 강한 잉크를 안료계의 잉크로 사용
      2. 수분이 포함된 잉크이므로 이를 빨리 마르게 하여 주기위한 속건성 잉크 개발
      3.  형광색,메탈잉크
    3. 다양한 잉크와 프린트재질을 이용하여 자신의 아이디어와 결합된 새로운,보기 드문 자신만의 독특한 이미지의 재현을 시도해볼 필요가 있습니다
  4. 잉크제트 프린터의 실효 해상도
    1.  R,G,B를 동시표현하는 픽셀1개에 대하여 C,M,Y,K의 각각의 잉크방울 4개가 찍어주어야 한다.
    2. 컴퓨터상의 픽셀:잉크젯 도트=1:4의 관계되므로 => 1,440dpi 잉크젯 프린터의 해상도는 실제 픽셀에 해당하는 해상도는 1440dpi/4=360dpi가 된다. 360dpi가 실효 해상도이다.
    3. 잉크젯 프린터에서 프린트할 목적으로 픽셀 이미지를 얻기 위해 스캔하려 할 때는 그 실효 해상도로 스캔하면 됩니다.즉 1440dpi프린터에서 프린트하려면 360dpi나 그 이하로 스캔하면 됩니다.
      그리고 이때 얻어진 이미지는 실효 해상도로 얻어진 이미지 이므로 프린트시에는 프린터 드라이버에서 당연히 400%까지 확대를 하여도 품질에는 아무런 문제가 없게 됩니다      .

2 포토샵을 이용한 이미지의 출력사이즈 확인하기

3 출력물의 크기를 위한   이미지사이즈의 계산 예

4 출력 예

   빨간색의 부분은 필수사항입니다.

  1. 이미지출력 사이즈를 설정 - 프린터의 유효해상도 입력
    1.
    2. 원 이미지가 변형되지 않도록  Resamaple Image의 체크를 해제한다.

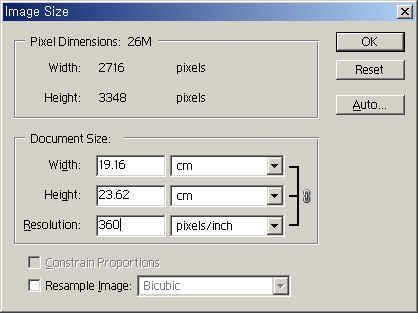

      출력장치(잉크젵프린터)의 해상도가 1440dpi이라면 실효해상도 360(1440/4)을 입력하여
      출력되는 이미지의 크기가 19cm x 23cm임을 알수 있다.

      실제 출력물의 크기는 400(360)%까지 확대가 가능하므로 72cm x 92cm로 출력이 가능하다.
      잉크제트방식에서는 400%까지 확대해도 화소가깨지는 현상이 없다.

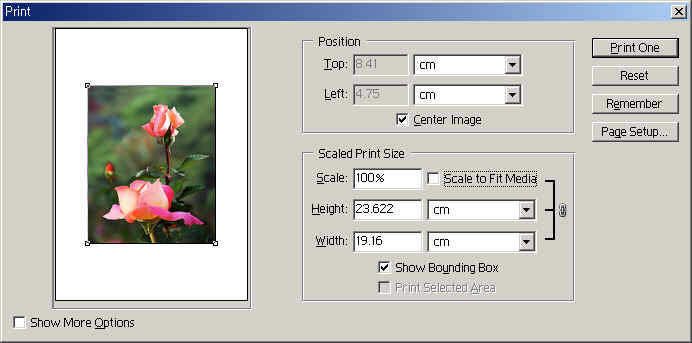

  2. print with preview (Ctrl P) 7.0   6.0에서는 Print Option... (Alt+Ctrl+P)
    File / Print with preview(Alt +ctrl +P)

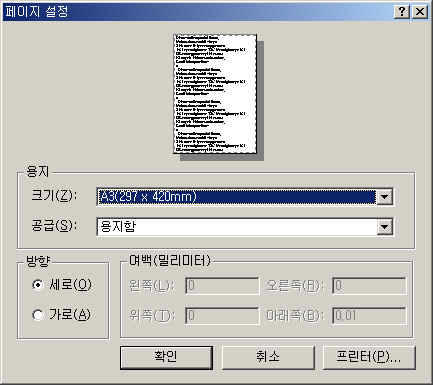

  3.  page Setup 버튼을 눌러  [페이지설정]창을 열고
    용지 크기 A3,  용지방향 세로를 설정

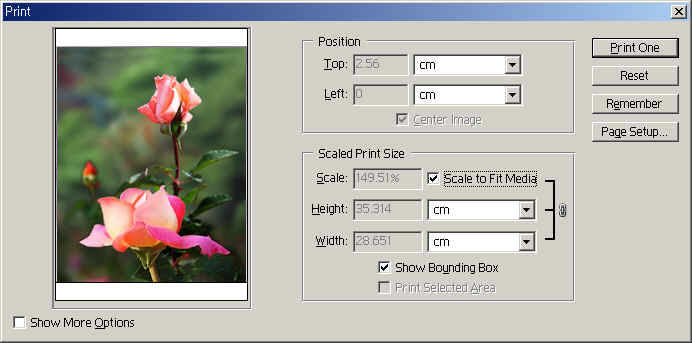

  4. Scaled to Fit Media를 체크하면 A4용지에 꽉차게 이미지가 확대되어 보인
  5. Print 버튼을 누른다.

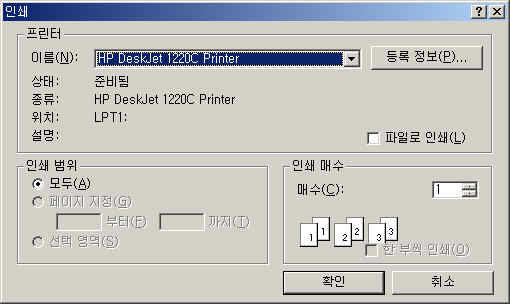

    2. 등록정보를 누른다.
      1.

　

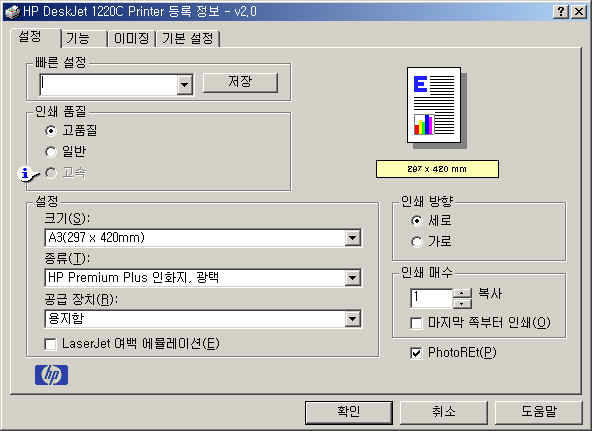

  1. 다음과 같이 프린터의 변수값을 설정한다.
    인쇄품질 : 고품질
    설정 : 크기  A3(297mm x 420mm)
          종류  HP Premium Plus 인화지, 광택
  2. 확인버튼을 누른다.
  1. 인쇄 창의 확인버튼을 누르고 프린터가 작업을 끝내기를 기다린다.
